一、先搞清楚：PCB設計和PCB制板是兩回事
很多客戶在溝通需求時會混淆"PCB設計"和"PCB制板"，甚至將兩者當作同一服務來詢價，這往往導致溝通成本上升、項目推進延誤。簡單來說：
PCB設計（PCB Layout） 是"圖紙工作"，屬于工程設計階段；PCB制板（PCB Fabrication） 是"生產加工"，屬于制造執行階段。兩者是先后銜接的關系，缺一不可，但分屬不同專業領域。

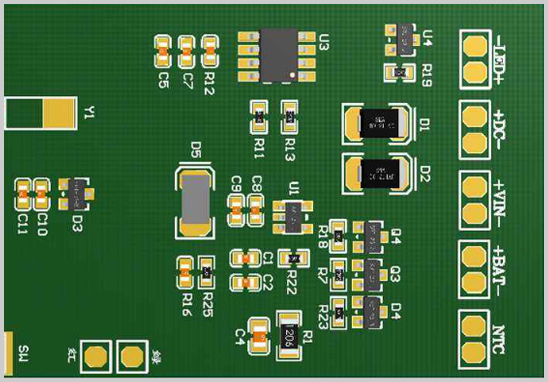

二、PCB設計：從原理圖到可生產的版圖文件
PCB設計的起點是客戶提供的電路原理圖（Schematic），設計工程師的工作是將原理圖中的邏輯關系轉化為可以實際制造的物理版圖，輸出Gerber文件（或ODB++格式）等制板所需的生產文件。
PCB設計的核心工作包括：
- 器件封裝建庫：為BOM中的每一顆元器件創建或匹配精確的封裝模型（Footprint），BGA、QFN、0201等精密封裝尤為關鍵。
- 布局規劃（Placement）：依據電氣性能、散熱需求、裝配工藝合理擺放器件位置，高速信號源、電源模塊、敏感模擬電路需分區隔離。
- 布線（Routing）：完成各網絡的走線，包括差分對等長、阻抗控制線、高頻信號優先短路徑等規則約束。
- 規則驗證（DRC/DFM）：進行設計規則檢查和可制造性分析，確保間距、孔徑、銅皮等參數符合制板工廠的加工能力。
- 文件輸出：生成Gerber、鉆孔文件、坐標文件、BOM表等一整套交付物。
常見設計復雜度分類：
| 類型 | 代表特征 |
| 普通2-4層板 | 消費電子、工控模塊 |
| 多層板（6-16層+） | 服務器主板、通信設備 |
| 高速/高頻設計 | DDR4/5、PCIe、射頻前端 |
| BGA/CSP封裝 | 需精細扇出布線、背鉆工藝 |
| 盲孔/埋孔設計 | HDI結構，用于高密度小尺寸產品 |
三、PCB制板：依據版圖文件加工出實體電路板
PCB制板（也稱PCB裸板制造）是工廠根據設計文件，經過基材裁切、內層成像、壓合、鉆孔、鍍銅、外層蝕刻、阻焊、表面處理（HASL/ENIG/OSP等）、成型測試等十余道工序，生產出可焊接元器件的裸板。
制板關鍵參數（客戶下單時需明確）：
- 板層數、板材型號（如FR-4、高Tg、Rogers）
- 銅箔厚度（1oz/2oz）
- 最小線寬/線距
- 孔徑及孔型（通孔/盲孔/埋孔）
- 表面處理工藝
- 阻抗控制要求
- 數量與交期
注意：PCB制板廠接收的是設計完成后的Gerber等生產文件，而非原理圖。如果你只有原理圖，必須先經過PCB設計環節，才能進入制板流程。
四、兩者核心區別一覽
| 對比維度 | PCB設計 | PCB制板 |
| 工作性質 | 工程設計 | 工業制造 |
| 輸入文件 | 原理圖、器件規格書 | Gerber等設計文件 |
| 輸出成果 | Gerber/BOM/坐標文件等 | 實體裸板 |
| 主要工具 | Altium Designer、Cadence、KiCad等 | PCB專用生產線 |
| 交付周期 | 視復雜度，數天至數周 | 快板1-3天，常規3-7天 |
| 核心能力要求 | 電氣知識、信號完整性、DFM經驗 | 精密加工、材料工藝、品質管控 |
五、PCBA打樣：設計+制板+貼片焊接的完整閉環
在實際項目中，客戶往往不只需要裸板，還需要焊接好元器件的PCBA樣品來驗證功能。完整的PCBA打樣流程如下：
原理圖 → PCB設計（Layout） → Gerber文件 → PCB制板 → BOM備料/采購 → SMT貼片+DIP插件 → 焊后檢測（AOI/X-Ray/ICT） → 功能測試 → 交付PCBA樣品
其中，BOM采購環節往往是項目延誤的高發區——元器件貨期不穩定、替代料選型不當、假冒物料風險，都需要有經驗的團隊把控。
六、如何選擇PCB設計與PCBA服務商？
在選擇服務商時，建議重點考察以下幾點：
1. 設計能力：能否承接HDI盲埋孔、BGA扇出、高速信號完整性等復雜設計；
2. DFM支持：是否在設計階段就同步考慮制板和貼片工藝，減少后期工程變更；
3. 供應鏈資源：是否具備正規渠道采購能力，能查驗元器件溯源資料；
4. 一站式能力：從設計到打樣到量產是否可連貫承接，避免多家對接造成的信息斷層；
5. 保密機制：PCB設計文件涉及核心技術，服務商是否有保密協議和信息安全管理。
七、深圳宏力捷電子：從原理圖到量產的一站式PCB服務
深圳宏力捷電子專注PCB設計與PCBA制造服務，具備覆蓋項目全周期的一站式交付能力：
- PCB設計畫板：可承接2至20+層多層板、BGA/QFN/CSP等精密封裝、盲孔/埋孔HDI結構設計，熟練使用Altium Designer等主流EDA工具；
- BOM整合與選型：協助客戶建立完整BOM表，對接正規授權渠道，提供替代料建議，管控物料風險；
- 元器件采購：依托深圳本地供應鏈優勢，快速響應備料需求，支持小批量靈活采購；
- PCBA打樣：從裸板到貼片焊接一體完成，配合AOI檢測，加快客戶產品驗證節奏；
- PCBA批量生產代工代料：具備SMT貼片及DIP插件批量生產能力，支持來料加工（客供料）和代工代料兩種模式。
只需提供原理圖，其余交給我們。 無論您是硬件創業團隊、研發部門還是采購負責人，宏力捷均可為您提供從圖紙到成品的全流程技術支持與制造服務。
