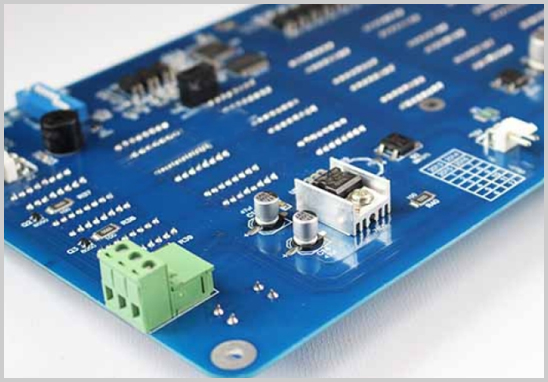

很多客戶在尋求電路板抄板服務時，心中只有一個樸素的需求：把這塊板子"復制"出來。但實際上，PCB抄板遠不止于此——一個完整的逆向工程流程，本身就包含了對原有設計進行分析、評估與優化的天然機會。答案是肯定的：PCB抄板不僅能復制，還能系統性地優化原有設計。
一、理解PCB抄板的完整流程
"電路板抄板"（PCB Cloning / PCB Reverse Engineering）是指通過對現有電路板進行逆向分析，還原出原始的PCB文件（如Gerber文件）、BOM物料清單和原理圖，從而實現電路板的復制再制造。
完整的抄板流程通常包括：
- 實物拆解與掃描：高精度掃描各層板面，記錄元器件位置與焊盤信息
- 原理圖還原：依據元器件連接關系，反推出電路原理圖
- PCB文件重建：利用專業EDA工具（如Altium Designer、KiCad）重新繪制PCB布局布線
- BOM清單整理：核查所有元器件型號、封裝與參數
- 打樣驗證：制板焊接后進行功能測試，與原板對比確認一致性
正是在原理圖還原與PCB文件重建這兩個核心環節中，技術團隊能夠對原設計的不足之處進行識別和修正。
二、PCB抄板過程中可以優化哪些設計？
1. 布局與走線優化
原有設計可能因初版倉促或工藝條件限制，存在信號線繞道過長、電源地平面分割不合理、高頻信號線與電源線并行等問題。抄板重建過程中，工程師可依據IPC-2221通用PCB設計標準及實際測試反饋，對走線路徑、過孔密度和層疊結構進行改善，從而降低信號損耗和串擾。
2. 元器件替代與國產化替換
原板使用的元器件可能面臨停產、缺貨或進口管控等問題（如近年來部分進口MCU、FPGA短缺）。抄板過程中可結合最新BOM進行替代選型，選用參數相近的國產替代料（如國產MCU、MOSFET、運放等），在保證功能一致的前提下降低物料成本和供應風險。
3. EMC（電磁兼容性）改善
原設計若未通過CE、FCC等認證測試，往往根源在于EMC設計不達標。抄板工程師可在重建階段優化：
- 地平面連續性，減少地環路面積
- 濾波電容布局，靠近芯片電源引腳放置
- 高速信號等長處理與差分對設計
這些調整有助于產品通過后續EMC測試，節省大量整改成本。
4. 散熱與可靠性升級
原板若存在發熱元器件（如功率MOSFET、驅動IC）散熱不良問題，可在抄板時調整鋪銅面積、增加散熱過孔陣列（Thermal Via）或更換導熱焊盤設計，提升整板熱管理能力，延長產品使用壽命。
5. 制造工藝適配與DFM優化
部分老舊設計不符合現代SMT貼片工廠的DFM（可制造性設計）規范，如焊盤間距過小、絲印與焊盤重疊、拼板工藝標記缺失等。抄板重建時可同步進行DFM審查，確保新版PCB文件在量產貼片時良率更高、返修率更低。
三、抄板優化的適用場景
以下幾類需求特別適合在抄板基礎上進行設計優化：
| 場景 | 優化目標 |
| 老舊產品維修備件 | 元器件國產替代，解決停產斷貨問題 |
| 進口設備國產化 | 降低整機成本，掌握自主技術資料 |
| 產品小批量仿制 | 優化DFM，提升批量生產良率 |
| 產品二次開發 | 在原板基礎上增刪功能模塊 |
| 認證整改需求 | 針對性改善EMC/安規設計 |
四、抄板優化的邊界：哪些不能改？
需要特別說明的是，PCB抄板優化須在合法合規的前提下進行。對于他人持有有效專利保護的電路設計，不得進行商業性仿制。建議客戶在委托抄板前，確認目標板的知識產權狀態，或將抄板成果僅用于自有產品的維護與研發參考。
五、深圳宏力捷電子：10年+抄板經驗，一站式打樣服務
深圳宏力捷電子擁有超過10年電路板抄板實戰經驗，專業團隊具備多層板、高密度BGA板、射頻板等復雜板型的逆向還原能力，抄板成功率業內領先。
我們能為您提供：
- 電路板抄板：原理圖還原、PCB文件重建、BOM清單整理，支持2~20層板
- PCB制作：自有板廠，快速出板，支持FR4、鋁基板、高頻板等多種材質
- 元器件采購：BOM一鍵詢價，支持國產替代選型，規避斷貨風險
- SMT/DIP焊接加工：自有SMT貼片產線，支持0201、BGA、QFN等精密封裝
- 組裝測試：PCBA功能測試、ICT測試，交付有保障
從一張實物電路板，到完整的PCBA成品——宏力捷提供抄板→制板→貼片→測試全鏈路一站式服務，讓您省心省力，快速完成產品復現與優化升級。
