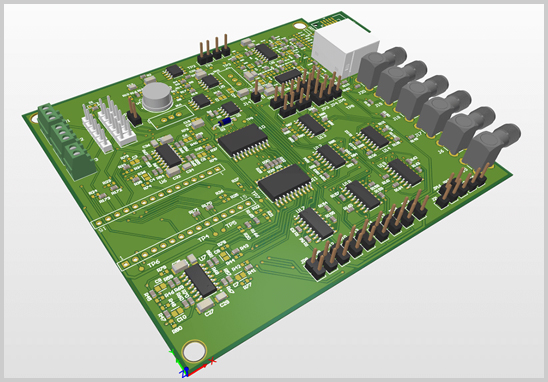

PCB（印制電路板）是電子產品的"骨架"，其設計質量直接決定產品的穩定性、可靠性和量產良率。對于初學者而言，PCB設計涉及原理圖轉換、元器件布局、信號布線、制造工藝等多個環節，稍有疏忽便會導致打樣失敗甚至批量返工。本文從實戰角度出發，系統梳理PCB設計中的關鍵注意事項。
一、原理圖審查：設計的第一道關卡
PCB設計的起點是原理圖（Schematic）。在開始布局之前，務必完成以下核查：
- 網絡連接完整性：檢查所有信號網絡是否已正確連接，避免懸空引腳（floating pin）或短路連接；
- 電源與地網絡規劃：明確各模塊的供電電壓域，確認去耦電容（通常100nF陶瓷電容）已就近配置在每顆芯片電源引腳旁；
- 元器件封裝核對：原理圖中的封裝型號必須與實際采購器件一致，封裝錯誤是導致打樣失敗的頭號原因之一。
建議使用ERC（電氣規則檢查）工具進行自動化審查，如Altium Designer的ERC功能或KiCad的ERC模塊。
二、疊層設計：多層板的基礎框架
對于4層及以上的多層PCB，疊層（Stackup）設計直接影響信號完整性和EMC性能。
- 常用4層疊層方案：Signal（頂層）→ GND（地平面）→ PWR（電源平面）→ Signal（底層）。此方案將信號層緊鄰參考平面，有效降低信號回流路徑阻抗；
- 阻抗控制：差分信號線（如USB、LVDS、PCIe）需根據介質厚度和線寬計算特征阻抗，一般要求50Ω（單端）或100Ω（差分）；常用工具有Polar SI9000或Saturn PCB Toolkit；
- 盲孔/埋孔（Blind/Buried Via）：適用于高密度設計（如BGA間距≤0.8mm），可節省表面空間，但會增加約30%~50%的制板成本，需在設計前與制板廠確認工藝能力。
三、元器件布局：影響布線質量的關鍵步驟
"布局決定布線的70%質量"，這是PCB工程師的共識。布局階段需重點關注：
- 功能模塊分區：將電源、數字、模擬、RF等模塊在PCB上物理隔離，防止高頻噪聲耦合；
- 高頻器件就近原則：晶振、時鐘芯片等高頻器件應盡量靠近其驅動或接收端，減少時鐘線長度；
- 散熱元件布置：大功率元器件（如MOSFET、功率電感）應避免集中放置，保證熱量分散，必要時在底部鋪設散熱銅箔或增加導熱孔（Thermal Via）；
- BGA封裝布局注意事項：BGA器件下方的過孔（Via-in-Pad）需進行樹脂填孔處理（Resin Plug），避免焊接時錫球坍塌，此工藝需額外告知制板廠；
- DFM（可制造性設計）檢查：元器件間距需滿足SMT貼片機的操作余量，一般相鄰SMD封裝間距建議≥0.15mm，IC封裝邊緣距PCB板邊≥3mm（波峰焊側需≥5mm）。
四、布線規則：信號質量的直接保障
布線是PCB設計中技術含量最高的環節，核心規則包括：
- 線寬與載流量匹配：電源線需根據電流大小選擇合適線寬（1A電流對應約0.5mm線寬，具體參考IPC-2221標準）；
- 蛇形等長線：差分對和高速信號組（如DDR數據線）需進行等長（Length Matching）處理，時序誤差通常需控制在±5~10mil以內；
- 避免直角走線：高頻信號布線應使用45°或圓弧轉角，防止直角造成阻抗突變引起信號反射（業界主流要求，實際低頻場合影響較小）；
- 鋪銅與地平面連通：PCB表層鋪銅需與GND網絡連接，所有孤立銅皮須刪除或連接，防止天線效應引起EMI超標；
- 關鍵信號的包地處理：對時鐘線、射頻信號等敏感網絡，可在兩側并行放置GND線（Guard Trace）并打過孔，加強屏蔽效果。
五、設計規則檢查（DRC）與Gerber文件輸出
完成布線后，必須運行DRC（設計規則檢查），確認無線間距違規、無孔徑錯誤，再導出Gerber文件交付打樣。常用輸出層包括：銅層（Top/Bottom/Inner）、阻焊層（Solder Mask）、絲印層（Silkscreen）、鉆孔文件（Drill File）以及鋼網文件（Paste Mask，用于SMT貼片）。
六、PCB打樣與PCBA代工：從設計到實物的最后一步
設計完成后進入打樣階段。首板打樣建議選擇2~5片進行功能驗證，重點確認以下內容：
- 尺寸與安裝孔位是否與結構件配合；
- 關鍵信號的示波器測試（上升沿、時序等）；
- 焊接后的PCBA功能測試。
若需快速驗證產品，可委托專業PCBA代工代料服務商，一次性完成PCB制板、BOM采購、SMT貼片及功能測試，大幅縮短研發周期。
