PCB設計階段如何避免虛焊與立碑問題?

發布時間 :2026-05-13 17:46 閱讀 : 來源 :技術文章責任編輯 :深圳宏力捷PCB設計部
一、虛焊與立碑:焊接缺陷的"設計根源"
在PCBA打樣與批量生產中,虛焊(Cold Joint / Insufficient Solder) 和 立碑(Tombstoning / Manhattan Effect) 是出現頻率最高的兩類焊接缺陷,輕則導致電路功能異常,重則引發產品批量報廢。
許多工程師習慣將問題歸結于SMT工藝或焊膏質量,但根據IPC-7711/7721及行業實踐數據,超過60%的虛焊與立碑問題,根源可追溯至PCB設計階段——焊盤尺寸不合理、布局熱不平衡、鋼網開口設計失當等,都會為后續生產埋下隱患。

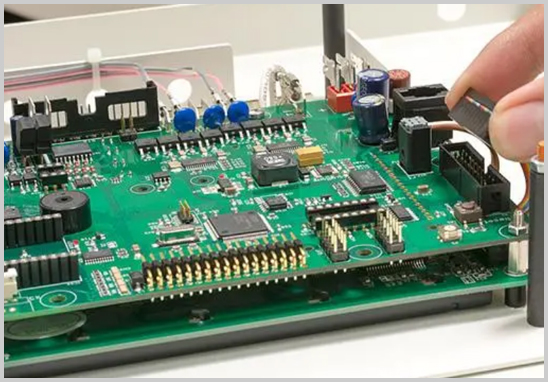

PCB設計階段如何避免虛焊與立碑問題?

二、虛焊的成因與PCB設計階段的預防策略
1. 焊盤尺寸設計不當
焊盤過大會導致焊膏攤開過薄、焊接熱量分散,焊點難以形成良好熔融;焊盤過小則焊膏不足,同樣形成虛焊。
設計建議:
- 嚴格參照IPC-SM-782《表面貼裝設計與焊盤圖形標準》,根據元器件封裝類型(0201、0402、SOT、QFP、BGA等)匹配推薦焊盤尺寸;
- BGA封裝焊盤直徑建議為球徑的80%~90%,并注意NSMD(非阻焊限定)與SMD(阻焊限定)焊盤的選用場景。

2. 銅箔散熱不均衡(熱不對稱)
當焊盤連接的銅箔面積或過孔數量不對稱時,回流焊過程中兩端升溫速率不同,導致焊膏熔化時間差,輕則虛焊,重則立碑。
設計建議:
- 小封裝元件(0402及以下)的兩端焊盤應等面積、等銅箔延伸,避免一端連接大銅皮或多個過孔;
- 若焊盤必須連接地平面,建議使用熱焊盤(Thermal Relief) 設計,減少散熱過快導致的冷焊。

3. 過孔與焊盤共用(Via-in-Pad)處理不當
設計中將過孔直接放置在焊盤內,回流焊時焊膏會沿孔壁流失,造成焊點空洞或虛焊。
設計建議:
- 高密度BGA設計中,若必須采用Via-in-Pad,需對過孔進行塞孔+電鍍填充處理,并在設計文件中明確標注工藝要求;
- 普通設計中,過孔與焊盤中心間距建議≥0.5mm。

三、立碑問題的成因與PCB設計階段的預防策略
1. 兩端焊盤熱容量差異過大
立碑的本質是:片式元件兩端焊盤在回流焊時,一端焊膏先熔化產生表面張力,將元件"拉起"豎立。設計階段的熱不對稱是主要觸發因素。
設計建議:
- 0201、0402等小尺寸貼片元件,兩端焊盤的銅箔走線長度、寬度應保持高度一致;
- 避免將小元件的一側焊盤緊鄰大面積銅皮,若無法避免,在銅皮連接處增加縮頸(Neck-in)走線,降低散熱不對稱性。

2. 元件布局方向不合理
回流焊爐的溫度梯度是單向的,元件方向與過爐方向的關系直接影響兩端升溫差異。
設計建議:
- 片式元件(尤其0402以下)建議垂直于過爐方向放置,確保兩端焊盤同時進入同一溫區;
- 參考IPC-7525《鋼網設計指南》合理規劃元件排列方向。

3. 鋼網開口設計失當
鋼網開口面積直接決定焊膏量。兩端開口面積不一致,會導致焊膏體積差異,進而引發立碑。
設計建議:
- 鋼網開口面積比(Aperture Ratio)通常控制在焊盤面積的85%~100%;
- 采用階梯鋼網針對不同元件分區控制焊膏厚度,是高精密板卡的有效方案。

四、高精密PCB設計的延伸注意事項
除虛焊與立碑外,以下設計細節同樣影響PCBA打樣直通率,值得重視:
- DFM(可制造性設計)審查:在PCB Layout完成后,應進行系統性DFM檢查,包含最小間距、阻焊開窗、絲印與焊盤重疊等;
- 盲孔/埋孔設計:多層高密度板的盲埋孔須考慮孔徑深徑比(建議≤1:1),避免電鍍不良導致的開路;
- BOM準確性:BOM表中器件封裝與PCB Footprint一一對應,是避免打樣階段因選件錯誤導致焊接缺陷的基礎保障;
- 阻抗控制設計:高速信號板須在設計階段完成阻抗疊層計算,并在制造文件中明確標注阻抗要求,避免因板材或銅厚偏差引發信號完整性問題。

五、深圳宏力捷電子:從設計源頭把控品質的一站式PCB服務商
作為專注PCB領域的專業PCB設計服務商,深圳宏力捷電子 深知"好板子是設計出來的"——我們的服務體系覆蓋從原理圖到批量交付的全流程:
1. PCB設計畫板:承接多層板、高精密板、BGA封裝、盲孔/埋孔PCB Layout,客戶提供原理圖即可;
2. DFM審查:設計完成后進行可制造性審查,從源頭降低虛焊、立碑等缺陷風險;
3. BOM建立與選型:協助建立完整BOM表,主動匹配可靠供應商,規避假料與斷貨風險;
4. PCB打樣:快速打樣,支持小批量試產,縮短研發驗證周期;
5. PCBA代工代料:提供元器件采購+SMT貼片+插件焊接+測試的完整代工服務;
6. 批量生產:具備穩定的批量PCBA生產能力,品質與交期雙重保障。
無論您是初創團隊的首款硬件產品,還是成熟企業的新品迭代,宏力捷均可為您提供從原理圖到成品的高效、低風險服務支持。
