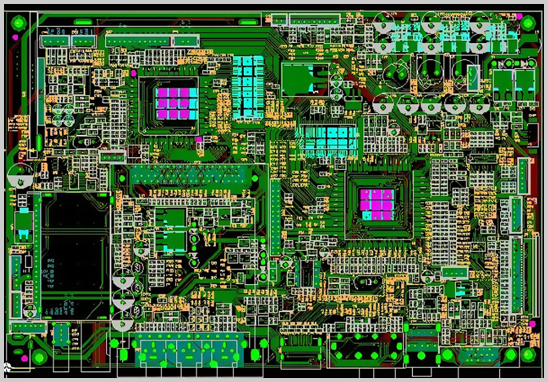

為什么PCB設計需要明確的交付標準？
PCB（印制電路板）設計是電子產品研發的核心環節。一份不合格的PCB設計文件，輕則導致打樣返工、延誤量產周期，重則引發產品功能失效、批量報廢，直接造成經濟損失。因此，無論是自研團隊還是外包給PCB設計公司，在項目交付時建立一套清晰的驗收標準，是保障研發質量、控制生產成本的關鍵前提。
PCB設計項目核心交付文件清單
一個完整的PCB設計項目交付，應包含以下標準文件：
1. Gerber文件（光繪文件）
Gerber格式（推薦RS-274X或新一代ODB++）是PCB制板廠的標準生產文件，須包含：銅箔層（正片/負片）、阻焊層（Top/Bottom Solder Mask）、絲印層（Silkscreen）、鉆孔文件（Excellon格式）及板框層（Outline/Board Edge）。缺少任一層文件將導致制板出錯。
2. BOM表（物料清單）
BOM表需包含：器件位號（Ref Des）、器件描述、封裝型號、規格參數、推薦料號（含品牌及備選供應商）、數量。規范的BOM表是后續采購備料和PCBA裝配的直接依據。
3. PCB源文件
應交付可編輯的EDA工具源文件（如Altium Designer的.PcbDoc、Cadence Allegro的.brd、KiCad的.kicad_pcb等），便于后期工程更改及二次開發。
4. 裝配圖（Pick & Place文件）
包含貼片元器件的坐標文件（.CSV或.XLS格式），用于SMT貼片機程序導入，是PCBA生產的必備文件。
5. 設計說明文檔
涵蓋：疊層結構（Stackup）說明、特殊工藝要求（如阻抗控制、沉金/沉銀表面處理）、關鍵信號走線說明及設計約束報告。
PCB設計驗收的六大核心標準
標準1：電氣規則檢查（ERC/DRC）零錯誤
設計文件須通過EDA工具的DRC（設計規則檢查），常見檢查項包括：最小線寬/線距（一般≥4mil）、最小孔徑（一般≥0.2mm）、焊盤與孔的比例、網絡短路/斷路檢測。交付時應附上DRC零錯誤報告截圖或導出文件。
標準2：原理圖與PCB網表一致性
PCB網表須與原理圖網表100%一致，可通過EDA工具的"原理圖-PCB同步對比"功能驗證。任何網絡缺失或多余連接均視為不合格，是導致產品功能異常的高危風險點。
標準3：DFM可制造性檢查通過
DFM（Design for Manufacturability，可制造性設計）檢查確保設計可被工廠正常生產，重點核查：
- 最小孔環（Annular Ring）是否符合工廠能力
- 盲孔/埋孔的深徑比是否在合理范圍（一般≤1:1）
- BGA封裝的焊盤間距與阻焊開窗是否匹配
- 板邊元器件間距是否預留分板空間（一般≥3mm）
推薦使用Valor NPI或Cadence Allegro DFM工具進行驗證。
標準4：信號完整性與EMC設計規范
高速信號（如DDR、USB、HDMI等）須滿足：等長差分對設計（誤差≤5mil）、阻抗匹配（常見50Ω單端/100Ω差分）、關鍵信號回流路徑完整、電源平面分割合理。時鐘線、高頻線應有包地處理，以滿足EMC規范要求。
標準5：熱設計與散熱布局合理性
大功率器件（如電源IC、MOSFET、CPU等）須驗證：銅箔散熱面積是否足夠、導熱孔（Thermal Via）是否按規范陣列排布、器件間距是否滿足熱仿真要求。熱設計不足是產品可靠性失效的常見原因之一。
標準6：絲印與裝配標識規范
絲印層須清晰標注位號、極性（二極管、電解電容等）、接口方向（PIN1標識），不得被焊盤或孔覆蓋，字體高度一般≥0.8mm，確保SMT及后期維修操作準確無誤。
PCB打樣驗收：從文件到實物的關鍵節點
完成設計文件驗收后，進入PCB打樣（物理驗證）階段，驗收要點包括：
- 外觀檢查： 板面無劃傷、分層、氣泡；阻焊顏色均勻、無漏銅；絲印清晰無缺失
- 尺寸測量： 板框尺寸、孔徑、孔位與設計文件偏差須在±0.1mm以內
- 阻抗測試： 有阻抗要求的板須附阻抗測試報告（控制精度一般±10%）
- AOI/飛針測試： 工廠須提供通斷測試報告，確認所有網絡導通正常
- 首件功能測試（FAI）： 焊接首件樣品后，按測試方案進行上電功能驗證，是PCBA量產前的關鍵門檻
PCBA代工代料驗收補充要點
若委托進行PCBA代工代料（含采購物料+貼片焊接），還需額外驗收：
- 物料品牌及規格是否與BOM一致，是否提供進料檢驗記錄（IQC報告）
- 焊接質量是否符合IPC-A-610標準（行業通用焊接質量標準）
- 是否提供出貨檢測報告（ICT在線測試或功能測試報告）
- 靜電敏感器件（ESD）的包裝與運輸是否符合防靜電規范
