為什么“過孔設計不合理”會成為項目隱患？

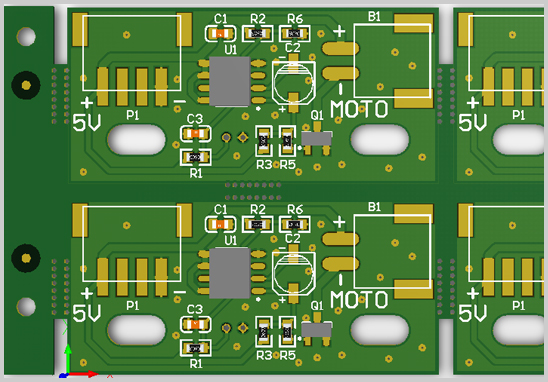

在PCB設計階段，過孔（Via）不僅承擔層間電氣連接功能，還直接影響：
- 信號完整性（SI）與電源完整性（PI）
- EMI/EMC表現
- PCB可制造性（DFM）
- 成本與良率（打樣及量產）
尤其在高速、高密度（HDI）和BGA封裝設計中，過孔設計不合理，往往會導致：
- 信號反射、串擾增加
- 阻抗失控
- 焊接不良（虛焊、空洞）
- 板廠無法生產或成本飆升
結論：過孔不是簡單“打個孔”，而是設計、材料與工藝協同優化的關鍵點。
PCB過孔設計常見問題
1. 過孔尺寸設計不合理
典型問題：
- 孔徑過小 → 加工難度大，成本高
- 環寬（Annular Ring）不足 → 易斷裂
行業參考（來源：IPC-2221標準）
- 最小機械孔徑：≥0.2mm（常規工藝）
- 環寬建議：≥0.05mm~0.075mm
2. 過孔數量與布局不合理
問題表現：
- 電源過孔不足 → 電流密度過大、發熱
- 接地過孔分布不均 → EMI問題
優化建議：
- 電源網絡：多過孔并聯（Via Stitching）
- 地平面：網格化過孔設計
3. 高速信號過孔未優化
在高速PCB（如DDR、PCIe）中：
問題：
- 過孔形成“阻抗不連續點”
- Stub（殘樁）引起信號反射
解決方案：
- 背鉆（Backdrill）技術
- 使用盲孔/埋孔減少Stub
- 控制過孔長度
4. BGA區域過孔設計不當
典型問題：
- 過孔在焊盤中（Via in Pad）未填充 → 焊錫流失
- 扇出設計不合理 → 布線困難
優化：
- 采用填孔電鍍（Via Filling + Plating）
- 合理選擇扇出方式（Dog-bone / Via-in-pad）
5. 忽視制造能力（DFM）
設計與制造脫節會導致：
- 打樣失敗
- 多次改版
- 交期延誤
必須匹配板廠能力（如最小孔徑、激光孔能力等）
PCB過孔設計優化方法
1. 參數優化（設計層）
重點控制：
- 孔徑（Drill Size）
- 焊盤尺寸（Pad Size）
- 環寬（Annular Ring）
- 孔到孔間距（Via Pitch）
建議：與PCB廠商提前確認DFM規則
2. 材料優化（板材層）
不同材料對過孔可靠性影響顯著：
- FR-4：常規應用
- 高頻板（如Rogers）：控制損耗
- 高TG材料：適用于汽車/工業環境
過孔可靠性與CTE（熱膨脹系數）密切相關
3. 工藝優化（制造層）
關鍵工藝：
- 機械鉆孔 vs 激光鉆孔
- 盲孔/埋孔工藝（HDI）
- 填孔電鍍（VIPPO）
- 背鉆（Backdrill）
高端PCB（如服務器/汽車電子）幾乎必須用到背鉆或HDI
4. 成本優化（項目層）
過孔設計直接影響成本：
| 設計方式 | 成本影響 |
| 通孔（Through Via） | 低 |
| 盲孔/埋孔 | 中高 |
| 激光微孔（Microvia） | 高 |
建議：在滿足性能前提下，避免過度設計
從PCB設計到PCBA量產的協同關鍵點
客戶在實際項目中，往往不僅關心設計，還關心：
1. PCB打樣階段關注點
- 過孔是否符合板廠能力
- 是否支持快速打樣（24H/48H）
- 是否提供DFM審核
2. PCBA代工代料階段影響
過孔設計會影響：
- 焊接質量（尤其BGA）
- SMT貼裝良率
- AOI檢測通過率
不合理過孔設計，可能直接導致批量報廢
3. 一站式服務的價值
對于電子產品廠商來說：
設計 + 打樣 + 代工代料一體化的優勢：
- 減少溝通成本
- 避免設計與制造脫節
- 縮短產品上市周期
