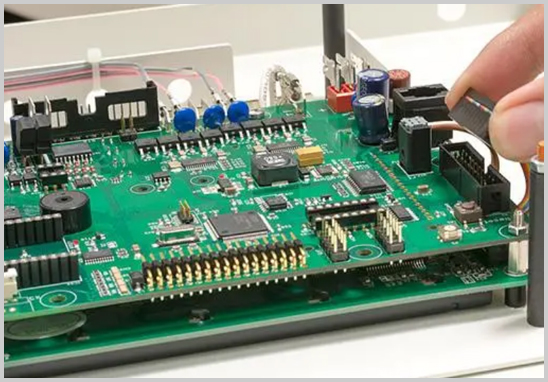

很多客戶拿到一塊舊電路板，想知道：只有實物，沒有任何設計文件，抄板后能得到什么？這些資料能不能直接打樣、改版或量產？本文按交付物逐項說明。
一、實物抄板的基本原理
PCB抄板，也稱電路板反向工程。工程師通過拍照或掃描、逐層研磨或分層讀取、器件識別和參數測量，反向還原出一塊電路板的設計資料。可見的表層線路比較直觀，多層板的內層線路需要分層處理，難度更高。
二、抄板通常可以還原的五類資料
1. PCB設計文件
即板子的布局布線文件，可轉換為常見EDA軟件（如Altium Designer、PADS、Allegro等）可編輯的格式。包含元件位置、走線、過孔、焊盤、絲印和板框。有了它，才能進行后續的改板、優化和重新制板。
2. Gerber文件
Gerber是PCB廠制板使用的標準生產文件，按層輸出：線路層、阻焊層、絲印層、鉆孔文件等。Gerber文件格式的通行標準是RS-274X（擴展Gerber），目前行業也推廣包含更多信息的Gerber X2、IPC-2581等格式（出處：Ucamco Gerber格式規范、IPC-2581標準）。有了Gerber，PCB廠即可直接打樣。
3. 網表（Netlist）
網表記錄元件引腳之間的連接關系，是檢查還原是否正確的關鍵依據。通過網表與實物導通比對，可以核查線路有沒有漏連、錯連。
4. 原理圖
原理圖用符號表示電路的功能連接。需要說明的是：PCB文件是“物理布局”，原理圖是“功能邏輯”，二者的還原路徑不同。原理圖通常是從PCB連接關系和器件功能反推整理而來，對于數字電路、電源電路比較清晰，對于含有大量模擬、射頻的部分，往往還需要結合器件資料和實際測試確認。
5. BOM表（物料清單）
BOM包含元器件的位號、型號、規格、封裝、數量及品牌等。電阻、電容、二極管等通用器件一般容易確認，而絲印被抹除、型號未標注或定制芯片，則需要結合測量、同類產品比對等手段判斷，部分器件可能只能給出等效替代建議。
三、還有哪些信息可能一并還原？
除了上面五類，一些項目還會提取：
- 疊層與板厚信息：層數、板厚、銅厚、介質結構，影響阻抗和信號質量；
- 工藝信息：表面處理（噴錫、沉金等）、阻焊顏色、最小線寬線距、孔徑；
- 裝配信息：貼片坐標文件（Pick & Place）、裝配圖、焊接工藝參考；
- 測試點與調試信息：關鍵測試點位置，便于后續功能驗證。
四、哪些內容“無法直接還原”？
實物抄板還原的是硬件信息，以下內容需要提前了解：
1. 程序和固件：MCU或FPGA內部的軟件程序，通常不屬于硬件抄板范圍，是否可讀取與芯片加密狀態、權限、合法性有關；
2. 加密芯片及內部邏輯：芯片內部的電路設計無法通過PCB抄板獲得；
3. 絲印缺失的器件細節：個別型號只能給出參數匹配或替代方案；
4. 設計意圖與參數裕量：原設計中的電路取舍原因，不一定能完全反推。
五、影響還原準確度的因素
- 板子層數與復雜度：層數越高，內層線路越多，還原工作量越大；
- 樣板狀態：磨損、腐蝕、燒毀的板子會增加識別難度；
- 樣板數量：多提供1—2塊相同樣板，有助于破壞性分層與對比；
- 是否提供功能樣機：能正常工作的樣機，便于對照驗證。
六、這些資料可以用來做什么？
| 資料 | 主要用途 |
| Gerber文件 | PCB打樣、批量制板 |
| PCB設計文件 | 改版、優化布局、更換器件 |
| 原理圖 | 理解電路、調試、二次開發 |
| BOM表 | 元器件采購、PCBA加工報價 |
| 貼片坐標 | SMT貼片編程 |
七、抄板后建議的驗證流程
還原出來的資料，不要直接批量生產，建議按以下順序：
1. 網表比對和DRC檢查；
2. PCB打樣，驗證板子尺寸、孔位、工藝；
3. 小批量貼片，進行功能與性能測試；
4. 與原樣機對比，修正文件和BOM；
5. 確認無誤后再進入批量生產。
八、抄板的合規提醒
對于受專利、著作權、商業秘密等保護的產品，未經授權復制并商用可能構成侵權。相關規定可參考《中華人民共和國專利法》《著作權法》《反不正當競爭法》。建議將抄板用于設備維修、停產器件替代、兼容升級、研究分析及已獲授權的項目，并在合作前與廠家簽訂保密協議。本文僅作參考，不構成法律意見。
九、常見問題
1. 只有一塊板，能還原原理圖嗎？
可以，但原理圖屬于反推整理，復雜電路建議結合實測確認。
2. BOM能做到100%準確嗎？
通用器件通常較準確；特殊芯片、被遮擋器件需要二次確認，所以建議打樣驗證后再定版。
3. 還原后的文件能直接轉廠嗎？
Gerber等標準文件可以，但轉廠前建議先行打樣驗證，降低量產風險。
