在PCB打樣環節，很多客戶認為"只要有Gerber文件，工廠就能直接開工"，但實際操作中，僅憑一份Gerber文件往往不足以保證打樣一次成功。文件是否完整、參數是否匹配、工藝是否可實現，都需要提前核對，否則容易出現打樣返工、周期延誤甚至報廢重做的情況。

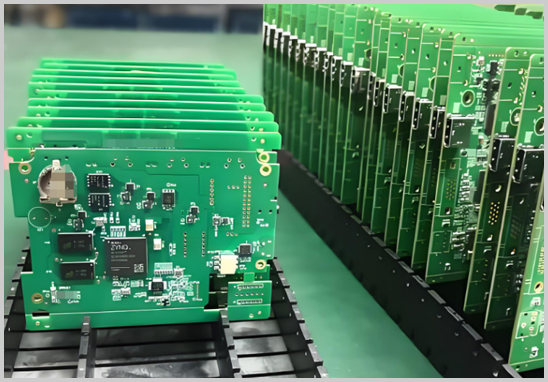

一、有Gerber文件就能直接打樣嗎？
Gerber文件（RS-274X格式）是PCB制造中描述銅箔層、阻焊層、絲印層等圖形信息的行業標準文件，是打樣的核心依據，但并非唯一依據。原因在于：
- Gerber文件通常不包含鉆孔信息。鉆孔位置和孔徑一般需要單獨的NC Drill（鉆孔文件）配合，若缺失或與Gerber版本不匹配，工廠無法準確開料鉆孔。
- Gerber文件不體現層疊結構。多層板需要額外提供疊層順序、板厚、介質材料等信息，僅靠Gerber無法判斷內層走線與外層的對應關系。
- 部分特殊工藝參數不在文件內，如阻焊顏色、字符顏色、表面處理方式（如噴錫、沉金、OSP）、成品板厚公差、是否需要沉孔/盲埋孔等，都需要客戶在下單時另行說明。
因此，"有Gerber文件"是打樣的必要條件，但不是充分條件，正規工廠在下單前通常會進行一輪文件核對與DFM（可制造性）檢查，確認無誤后才會正式生產，這也是保障打樣質量的關鍵步驟。
二、PCB打樣前還需要檢查什么？
為避免打樣出錯返工，建議在提交文件前重點核對以下內容：
1. 文件完整性
確認Gerber文件是否包含全部所需層（頂層/底層銅箔、阻焊層、絲印層、板框?qū)樱⑴涮滋峁┿@孔文件（NC Drill/Excellon格式）及層疊說明，多層板還需提供疊層圖。
2. 板層與板厚
核實設計層數（單面、雙面、4層、6層及以上）是否與文件實際層數一致，明確成品板厚要求（如常見的0.8mm、1.0mm、1.6mm、2.0mm），厚度不同會影響阻抗和裝配匹配度。
3. 孔徑與孔位精度
檢查最小孔徑是否在工藝可實現范圍內，過孔、安裝孔、定位孔位置是否準確，避免因孔位偏移導致后續貼片或組裝困難。
4. 線寬線距與阻抗要求
確認最小線寬線距是否符合工廠制程能力，如涉及高頻、高速信號或射頻板，需提前說明阻抗控制要求，以便工廠在生產參數上做相應調整。
5. 表面處理與阻焊絲印
明確表面處理工藝（噴錫、沉金、OSP、鍍銀等）、阻焊顏色（綠油、黑油、白油等）及字符顏色，這些雖不影響電氣性能，但關系到外觀和后續標識識別。
6. 特殊工藝標注
如有沉孔、盲埋孔、階梯槽、金手指、半孔（castellated holes）等特殊結構，需在文件或訂單說明中單獨標注，避免因信息遺漏導致工藝遺漏。
7. 文件版本一致性
若設計經過多次修改，務必確認提交的Gerber、鉆孔文件、坐標文件版本一致，避免新舊版本混用造成生產錯誤。
此外，若打樣目的是為后續PCBA貼片組裝做準備，還建議同步提供BOM表（物料清單）和坐標文件（Pick and Place File），以便工廠在PCB打樣完成后可直接銜接元器件采購與貼片測試，縮短整體打樣周期，減少多次對接的溝通成本。
三、PCB打樣與PCBA打樣的區別
需要注意，"PCB打樣"通常僅指裸板制造，而"PCBA打樣"是在裸板基礎上完成元器件采購、貼片焊接、測試等全流程，適合需要功能驗證的整機或模塊開發階段。如果客戶后續有整機驗證需求，建議在打樣初期就明確是僅需裸板，還是需要一站式PCBA打樣服務，以便工廠統籌安排生產計劃和物料備貨，避免因需求不明確導致的周期延誤。
四、常見打樣風險提示
打樣階段常見的返工原因，多集中在文件版本混淆、孔位與實際元件不匹配、阻焊開窗尺寸不合理等細節問題上。建議客戶在提交文件前，通過Gerber查看軟件（如CAM350、Gerbv等）自查一遍圖形是否完整、層次是否對應，工廠收到文件后也會進行工程審核（DFM Check），如發現問題會及時與客戶確認，雙重核對可有效降低打樣失敗率。
